Montage 2: Utiliser un piézomètre (disponible chez les revendeurs électroniques tels que REBOUL à Besançon pour la somme de 1.5 euros) et le brancher sur la carte son de l'ordinateur:

Principe général:: Un piézo est capable de concertir un choc en variation de tension et inversement. Il se comporte donc comme un haut parleur fonctionnant dans les 2 sens. Il semble donc possible de relier un piézo à la carte son de l'ordinateur. Comme la plupart des cartes sont stéréo, on peut même relier 2 piézos. On lit alors l'enregistrement sismique à l'aide d'un logiciel de traitement de son.

Matériel nécéssaire:

- Des capteurs piézométriques disponibles chez Reboul à Besançon.

- des échantillons de roches de densité différente (nous utilisons un granite et un calcaire ainsi qu'un morceau de contre-plaqué).Tous nos échantillons ont strictement les mêmes dimensions afin d'être cohérent dans le raisonnement. Dimension: Epaisseur 3cm, longueur 140 cm et largeur 10 cm.

- .les capteurs sont reliés à la carte son de l'ordinateur (voir montage) à l'aide d'un fiche carte son disponible également chez Reboul ou autre magasin d'électronique ou informatique.

- Des élastiiques

- des petits blocs de polystyrène.

- un logiciel d'acquisition: on utilise un logiciel gratuit (Audacity) que vous pouvez télécharger en cliquant ICI

Les branchements:

Il faut tout d'abord oter la pastille blanche entourant le piézo de façon à n'obtenir que le disque de métal .Chaque disque de métal comporte un fil noir (masse) et un fil rouge.

La fiche "carte son" comporte 3 broche: une masse, une entrée1 une entrée 2 (pour la stéréo). Le branchement est donc simple; il faut relier les 2 masses des pîézos à la masse de la fiche ordinateur; ensuite, un fil rouge d'un piézo est relié à l'entrée 1, l'autre fil rouge de l'autre piézo à l'entrée 2.

Les astuces:

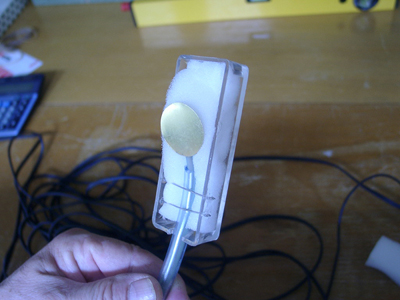

Pour une meilleure sensibilité du piézo, on préfère enlever le cache en plastique qui entoure le disque de métal sensible aux vibrations.

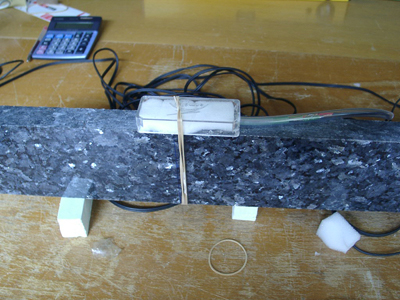

Afin de permettre à ce disque de bien plaquer contre le bloc de roche à tester, on place le capteur dans une petite boite remplie de mousse, le tout fixé sur la roche avec des élastiques.

Pour ne pas perturber les enregistrements, on met les fils du piézo EN AVAL du séisme de façon à éviter que les ondes sismiques remontent le long des fils électriques et viennent perturber les enregistrements.

Enfin, on dispose des petits blocs de polystyrène sous la roche de façon à isoler celle ci de la table qui pourrait perturber les enregistrements puisqu'elle même conduit les ondes sismiques.

Attention: Le branchement doit être fait sur la fiche "entrée" de l'ordinateur et non pas sur la fiche "micro", cette dernière étant mono.

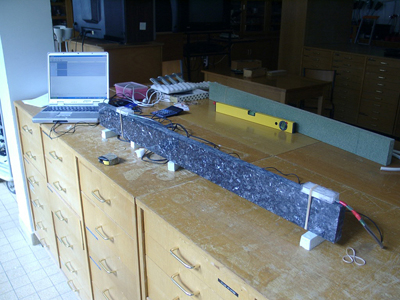

Le montage final est donc le suivant:
