Nous présentons ici les résultats obtenus avec le montage 2; il en serait de même avec le montage 1 mais le logiciel de lecture des résultats Orphy étant plus difficile d'utilisation (manque de précision), j'ai préféré présenter uniquement le logiciel AUDACITY.

Découverte du logiciel AUDACITY:

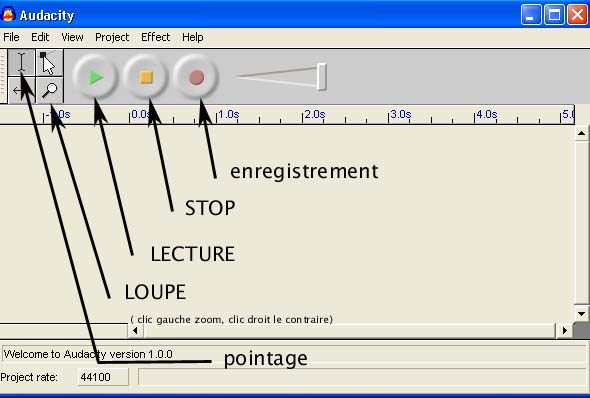

Nous utilisons uniquement quelques fonctions du logiciel qui permettent l'enregistrement et la lecture des séismes avec mise en évidence des temps d'arrivée des ondes. Le logiciel se présente ainsi:

Les résultats:

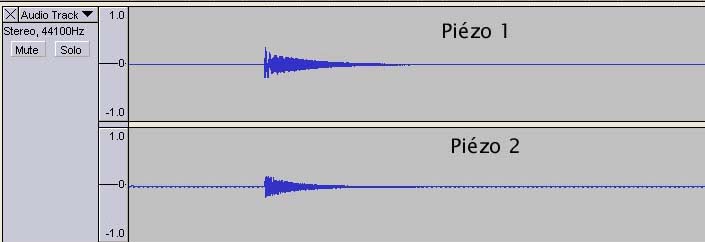

Lorsque l'enregistrement est réalisé, on obtient le résultat suivant:

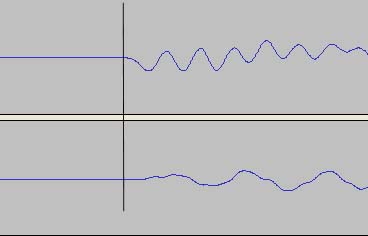

Pour mesurer facilement et précisément les temps d'arrivée, on zoome sur le début de l'enregistrement en utilisant la loupe. Puis, avec le bouton Pointage, on place un trait au début de l'enregistrement d'un piézo; on peut alors lire le temps en bas de l'écran avec une précision spectaculaire (millionième de seconde).

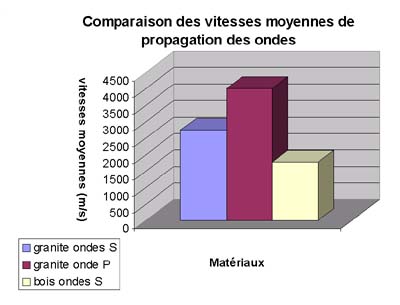

En répétant de nombreuses fois les opérations et en moyennant les résultats, on obtient les résultats suivants:

En tapant de haut en bas, on génère des ondes S; en tapant d'avant en arrière, on génère des ondes P; la précision de nos enregistrements permet de mettre facilement en évidence une différence de vitesse de propagation.

Sur le granite le delta est de 0,00080 secondes sur le bois le delta est de 0,00165 secondes distance parcourue entre les 2 capteurs: 91 cm

D'autres résultats (mesures sur le terrain) sont disponibles ici.
