logiciel développé par A. Lomax - Géosciences Azur, Valbonne
site web http://www.alomax.net/ > page web de SeisViewer
Ce logiciel permet de visualiser et d'analyser des données sismologiques. Le travail peut se faire connecté au web ou déconnecté si les enregistrements ont été rapatriés et que le logiciel est installé sur le disque.
|

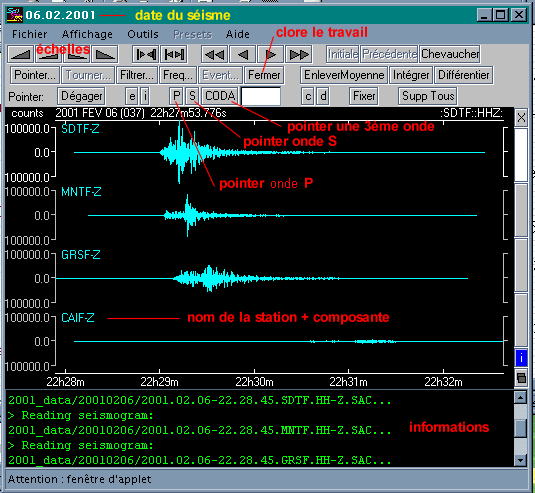

Fenêtre qui s'ouvre lorsque l'on a choisi un séisme. La première ligne de bouton permet de modifier les échelles (verticales et horizontales). La deuxième ligne de bouton correspond aux options de traitement des données. Nous n'utiliserons que "pointer" et "filtrer". Penser à lire les informations qui s'affichent en direct au bas de la fenêtre. [i] permet d'obtenir des informations sur la station d'enregistrement(coordonnées, ...) sur l'événement sismique (coordonnées, ...) |
 |
Il est possible filtrer les données pour optimiser la visualisation

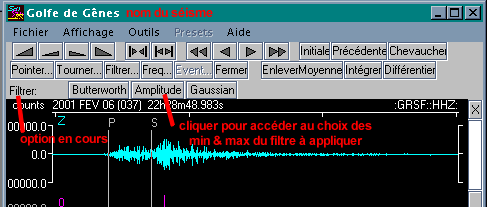

| l'option "filtrer" contient plusieurs options à son tour, cliquer sur "amplitude", ceci permet de choir l'intervalle du filtre à appliquer. |
 |
|

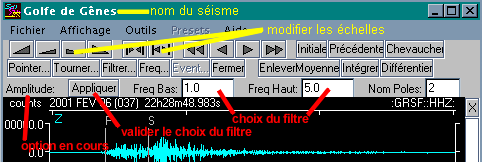

Dans l'option "amplitude", choisir les deux extrémités de l'intervalle du filtre, puis cliquer sur "appliquer" pour valider les modifications la boîte de dialogue du bas de la fenêtre indique que la calcul est en cours |
 |
L'option "pointer" permet de placer des repères pour les ondes P et S
|
dans cet exemple, sont affichés les enregistrements de plusieurs stations, pour la composante Z du séisme. Les ondes S sont plus facilement exploitables sur les composantes E-W ou N-S |
 |
|

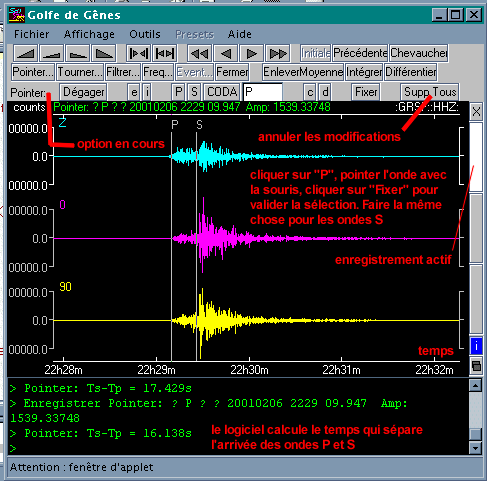

dans cet exemple, sont affichés les enregistrements d'une seule station, avec les enregistrement dans les 3 directions de l'espace. Dans le cas de la région niçoise, pour avoir un approximation de la distance qui sépare la station de l'épicentre, on calcule :[(Ts - Tp) x 8] dans cet exemple, Ts-Tp = 16.14, donc l'épicentre était à environ 130 km |
 |
Ce logiciel est aussi un logiciel pour les sismologues, il y a donc un certain nombre d'options dont nous n'avons pas besoin.
