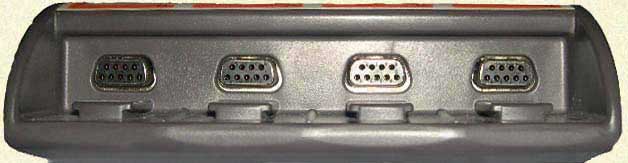

Voie
Y1 : permet la connection d'un capteur

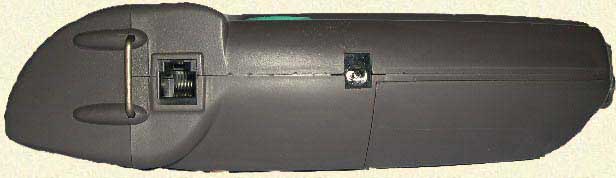

Permet
de connecter la console au secteur via l'adaptateur secteur.
Permet
de connecter la console à un ordinateur via un cable série ou
USB.

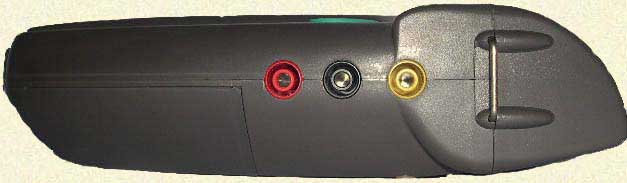

Entrée synchronisation (jaune) ; masse (noire) ; sortie
analogique (rouge).
Ces 3 éléments sont peu utiles pour les SVT collège.

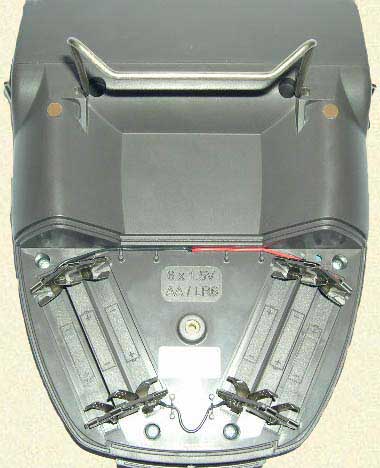

Logement pour placer 3 piles LR6
En appuyant avec la pointe d'un trombone
dans cet orifice, cela permet un reset total de la console.
trappe d'accès aux piles qui est
retirée sur cette photo
Pied pour surélever la console
Voie Y4 : permet la connection d'un capteur
Voie
Y3 : permet la connection d'un capteur
Permet la navigation sur l'écran
ou dans le fenêtre de choix
touche "Entrée" d'un ordinateur.
Permet de valider une option.
Voie
Y2 : permet la connection d'un capteur
Permet de paramétrer l'heure de
la console (quand aucune application est en exécution = au démarrage)
ou les enregistrements (quand une application est en exécution)
Touche
"Inser" d'un ordinateur.
Permet :
- d'insérer des points de mesure dans un tableau
- de faire apparaître la période d'effort dans les logiciels
"FREQUENCE C.R".et "ECHANGES" (lors de l'acquisition,
un 1°appui marque le début de l'effort et un 2° appui marque
la fin de l'effort)
Touche "Echap"
d'un ordinateur.
Permet de sortir d'une fenêtre de choix.
ATTENTION : DANS L'APPLICATION "ENREGISTREUR", APRES LE
PARAMETRAGE D'UN ENREGISTREMENT, C'EST LA TOUCHE QUI PERMET DE SORTIR DE
LA FENETRE ET DE VALIDER LES PARAMETRES
Touche "Suppr" d'un ordinateur.
Permet :
- de supprimer des caractères dans l'éditeur de texte
-de supprimer des points de mesure dans un tableau...
Permet :
- d'afficher les valeurs mesurées par chacun des capteurs branchés
sur les voies Y1, Y2, Y3, Y4 (par appuis successifs)
- de changer la grandeur représentée sur l'axe Y (soit grandeur
mesurée sur Y1, ou sur Y2 ou sur Y3 ou sur Y4) lors d'enregistrement
graphique
Permet :
- de basculer entre les représentations "graphique / tableau"
ou inversement
- de basculer entre les écrans "2 capteurs / 4 capteurs"
ou inversement
Permet de valider ce qui est inscrit sur
l'écran juste au-dessus cette touche.
La fonction inscrite sur l'écran au-dessus cette touche est variable
d'une application à l'autre.
ATTENTION : SI RIEN N'EST INSCRIT SUR L'ECRAN AU-DESSUS CETTE TOUCHE,
ALORS AUCUNE FONCTION N'EST AFFECTEE A CETTE TOUCHE !!!
Touche de mémorisation pour gaucher.
Permet :
- de valider la sauvegarde lors d'un enregistrement
- d'enregistrer une valeur lors de chaque appui (mode enregistrement manuel)
- de démarrer (1°appui) et d'arrêter (2°appui) la memorisation
(mode enregistrement automatique)
Touche de mémorisation pour droitier
(même rôle que la touche de validation
pour gaucher)
Permet :
- d'allumer et d'éteindre la console
- de sortir la console d'une mise en veille
Lieu de connection des capteurs
Vis d'étalonnage.
Il est déconseillé de toucher à cette vis

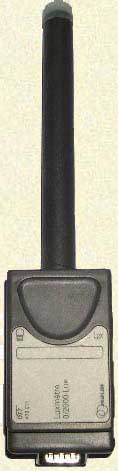

Capteur
luxmètre d'intérieur qui permet des mesures de 0 à 2000
Lux.
ATTENTION : si ce capteur est utilisé en extérieur,
il va tout de suite être saturé !!!
Il existe un autre capteur luxmètre d'extérieur qui permet des
mesures de 0 à 20 000 Lux

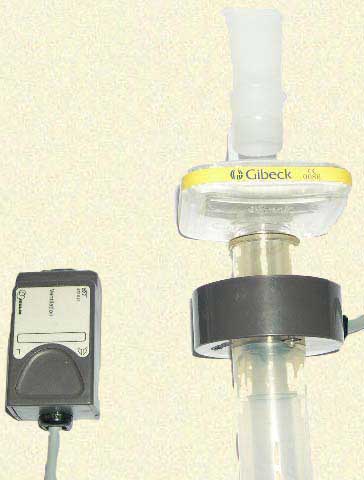

Embout
buccal.
ATTENTION : il faut utiliser un nouvel embout buccal pour
chaque élève.
Filtre
antibactérien.
ATTENTION : il faut utiliser un nouveau filtre antibactérien
pour chaque élève.
Capteur
en forme d'anneau "renfermant" la turbine.
Bouton
permettant d'étalonner la sonde.
Poussoir
permettant de paramétrer le capteur pour des mesures dans l'air (côté
gauche) ou dans l'eau (côté droit).

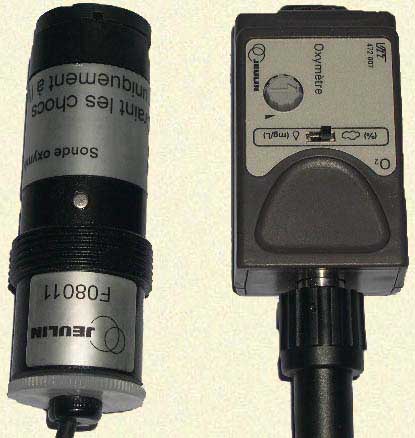

Sonde à dioxygène qui peut être utilisée
dans l'air et dans l'eau. Il n'y a pas besoin de "solution 0" pour
l'étalonner.
ATTENTION : il existe une sonde à dioxygène
(moins onéreuse) qui ne permet de réaliser que des mesures dans
l'air.

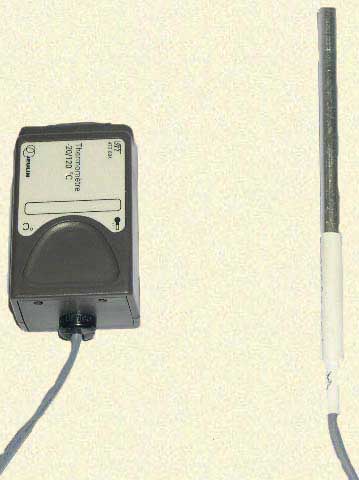

Capteur de température de -20°C à +120°C.
Ce thermomètre peut être utilisé dans l'eau.
Vis permettant l'étalonnage du thermomètre.
Il est fortement déconseillé d'y toucher.

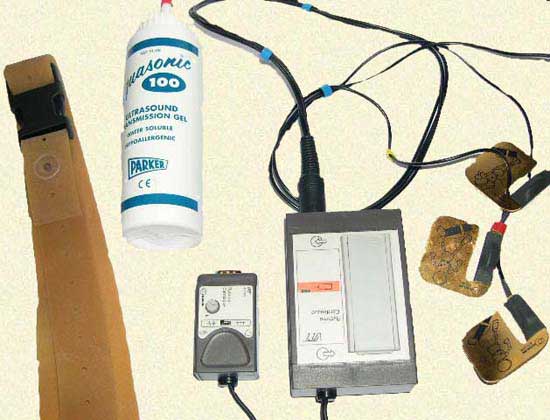

Eléctrode
qui se fixe sur la ceinture. L'endroit où il faut placer l'éléctrode
est indiqué sur cette dernière.
Capteur
dans lequel il faut placer une pile de 9V. Un voyant vert à la surface
indique qu'il fonctionne convenablement. Si le voyant clignote, ceci signifie
qu'il faut changer la pile.
Poussoir permettant, l'enregistrement de l'ECG (pousser vers
la droite) ou de la fréquence
cardiaque (pousser vers la gauche).
ATTENTION : il faut positionner convenablement
le poussoir en fonction du logiciel utilisé.
Bouton
permettant d'amplifier les signaux provenant des éléctrodes
(permet d'obtenir une amplitude plus importante des ECG ou des pulses)
Gel
favorisant le contact des éléctrodes avec la peau
Ceinture
permettant de fixer les éléctrodes à la surface du corps

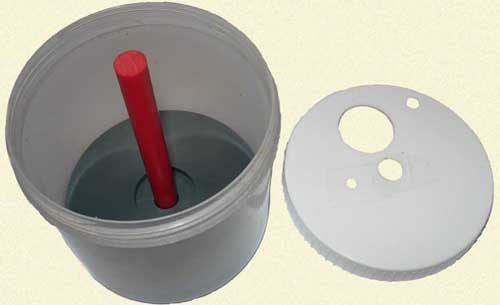

Orifice
permettant de placer des sondes dans l'enceinte (si il n'y a pas de sonde
à placer, un bouchon permet d'obturer l'orifice)
Orifice
permettant de laisser dépasser l'élément qui permet de
mettre en mouvement l'animal (élément de couleur rouge).
Orifice
permettant de placer une sonde dans l'enceinte (si il n'y a pas de sonde à
placer, un bouchon permet d'obturer l'orifice)
Orifice
permettant de placer une sonde dans l'enceinte (si il n'y a pas de sonde à
placer, un bouchon permet d'obturer l'orifice)
Elément permettant de mettre en mouvement l'animal.
Exemple : quand une souris est présente dans l'enceinte,
ceci permet de la faire courir quand on fait tourner le support rouge à
l'aide de la tige rouge qui dépasse du couvercle.
Elément
permettant de combler du volume.
Plusieurs éléments peuvent être ajouté dans l'enceinte
pour réduire considérablement le volume de l'enceinte

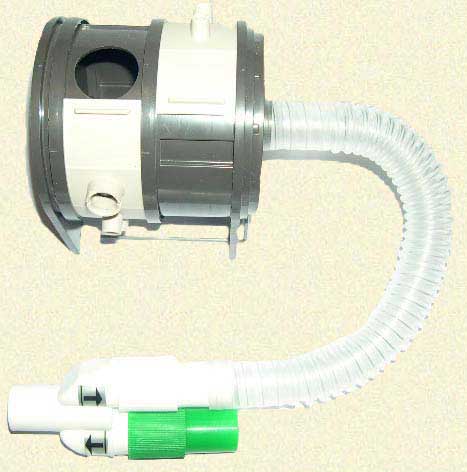

Raccord
en "Y" qui doit être relié au capteur ventilation (non
représenté sur la photographie)
Volet
mobile (fermé sur la photo) permettant de diminuer
le diamètre de l'orifice (identique à celui représenté
ci-contre) où les sondes sont insérées. Ceci, pour insérer
des sondes de diamètre plus petit que celui de la sonde à dioxygène.
ATTENTION : la première partie de ce volet ne présente
pas de trou, il sert tout simplement à obturer l'orifice quand aucune
sonde n'est insérée.
Tuyau reliant l'enceinte au raccord en Y.
Il est possible d'allonger ce tuyau en étirant les spirales qui le
constituent.
Volet
mobile(ouvert sur la photo) permettant de diminuer le diamètre
de l'orifice où les sondes sont insérées. Ceci, pour
insérer des sondes de diamètre plus petit que celui de la sonde
à dioxygène.
ATTENTION : la première partie de ce volet ne présente
pas de trou, il sert tout simplement à obturer l'orifice quand aucune
sonde n'est insérée.
Pied
mobile qui permet de stabiliser l'enceinte.
Orifice permettant d'insérer la sonde à dioxygène.
ATTENTION : lorsque le volet est fermé, cet orifice
n'est plus visible.
Présentation de la
console VTT (Visualisation Traitement
Transfert) et de ses capteurs
Vous trouverez ci-dessous les différentes parties abordées
:
1. La console VTT
2. Les capteurs
3. Remarques
| 1.
La console VTT |
 |
La console VTT peut fonctionner indépendamment
d'un PC ou reliée à un PC, elle est donc mobile. Ceci lui confère
un avantage non négligeable vis-à-vis de l'interface ESAO 3.1
qui nécessite une carte PCI dans un ordinateur et qui par conséquent
n'est pas mobile.
En cliquant sur l'une des icônes ci-dessous,
vous pourrez observer différentes vues de la console VTT.
Placez le curseur sur les différents éléments de la console
pour déterminer leur(s) rôle(s).
| 2.
Les capteurs |
|
les capteurs qui sont présentés
ci-dessous sont les capteurs qui étaient fourni avec la malette EXAO
lors de la dotation des collèges du Doubs. Cependant, il existe d'autres
capteurs qui peuvent se connecter sur la console VTT.
Remarque : il existe des rallonges d'une
longueur d'environ 1,50 mètres, qui permettent de connecter les capteurs
à la console. Cela permet, par exemple, de placer les capteurs dehors
alors que la console est abritée (pour réaliser des relevés
de températures et d'éclairement par exemple).

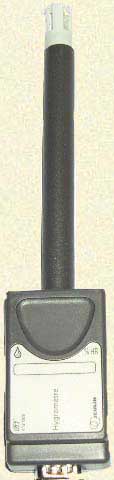

En cliquant sur l'une des icônes ci-dessous, vous pourrez observer les
différents capteurs utilisables avec la console VTT.
Placez le curseur sur les différents éléments des capteurs
pour déterminer leur rôle.
| 3.
Remarques
|
|
En plus de la console et des capteurs, la
malette contenait également une enceinte respiration animale et une
enceinte métabolisme humain (livrée avec les tuyaux et le raccord
en "Y"). Chacune de ces enceintes permet l'introduction simultanée
d'une sonde à dioxygène et d'un thermomètre. Cependant,
d'autres sondes peuvent être placées dans ces enceintes.
En cliquant sur l'une des icônes ci-dessous,
vous pourrez observer les différentes enceintes utilisables avec la
console VTT.
Placez le curseur sur les différents éléments des enceintes
pour déterminer leur rôle.
