Utilisation du logiciel "Compliss" dans le cadre de l'expérimentation EXAO

Le logiciel "Compliss" est un logiciel généraliste, ce qui veut dire qu'il peut être utilisé pour réaliser diverses manipulations. A la différence d'un logiciel dédié qui ne pourra être utilisé que pour réaliser un seul type de manipulation.
De plus, il est bon de savoir que le capteur ventilation (incluant la turbine spirométrique) ne fonctionne pas avec le logiciel "Compliss". Par conséquent, les manipulations faisant appel à ce capteur (spirométrie, mesure de la consommation de dioxygène...) ne pourront pas être réalisées avec ce logiciel mais avec un logiciel dédié (comme "souffle junior" ou "echange junior").
Cette partie n'a pas pour but d'expliquer toutes les options du logiciel "Compliss" mais d'expliquer simplement comment utiliser ce logiciel dans le cadre de manipulations EXAO au collège.

Vous trouverez ci-dessous les différentes parties abordées :

• Avant de mettre sous tension l'ordinateur, reliez à ce dernier la console VTT par l'intermédiaire du cable serie ou USB (assurez-vous de bien avoir installé les drivers quand vous connectez la console VTT par le port USB).
• Reliez la console au secteur (ou placez les piles dans le logement de la console prévu à cet effet) et allumez la console VTT à l'aide du bouton "marche/arrêt" (situé en haut à gauche de la face supérieure de la console).
• Mettez sous tension l'ordinateur, et lancez le logiciel "Choix de l'interface" (en général contenu dans "Démarrer", "Programmes" et "Atelier scientifique").
• Cochez la case "VTT" pour permettre au logiciel "Compliss" de savoir avec quelle interface il travaille (VTT ou ESAO3.1 dans le cas du collège), ensuite validez en cliquant sur "OK" (en bas à droite de la fenêtre).
• Lancez le logiciel "Compliss" (en général, dans "Démarrer", "Programmes", "Atelier Scientifique", "Compliss pour les SVT").

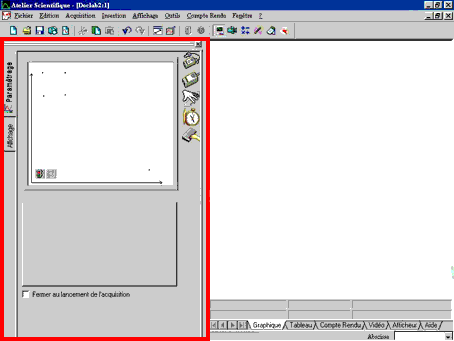

  >Le logiciel "Compliss" s'ouvre (photo ci-dessous).
  Remarque : si la fenêtre encadrée en rouge ci-dessous n'apparaît pas, cliquez sur "Affichage" puis sur "6 Acquisition".

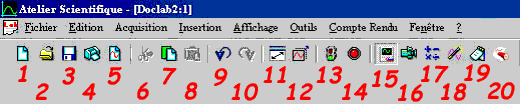

Nous allons essentiellement nous intérèsser à la fenêtre gauche de l'écran (encadrée en rouge).

1 : Créer une nouvelle acquisition
2 : Ouvrir une acquisition déjà enregistrée
3 : Sauvegarder une acquisition
4 : Imprimer les courbes obtenues lors d'une acquisition
5 : Aperçu avant impression
6 : Option couper
7 : Option copier
8 : Option coller
9 : Annuler l'action qui vient d'être réalisée
10 : Rétablir l'action qui vient d'être annulée
11 : Afficher en plein écran (raccourci F11)
12 : Afficher les courbes avec une échelle automatique (définie par le logiciel)

13 : Démarrer l'acquisition
14 : Arrêter l'acquisition
15 : Ouvrir la fenêtre qui permet de paramétrer l'acquisition et modifier l'aspect des courbes (couleur, épaisseur...)
16 : Réaliser une acquisition vidéo (pour utiliser cette option, il est nécessaire de brancher un matériel d'acquisition vidéo : webcam, carte d'acquisition...)
17 : Lisser une courbe (permet d'obtenir une courbe bien nette sans "aspérités")
18 : Modéliser une courbe (inutile pour les SVT)
19 : Rédiger un compte rendu
20 : Annoter les courbes obtenues lors d'une acquisition et donner un titre au graphique

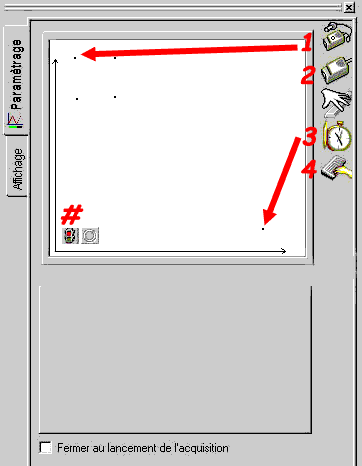

• Tout en cliquant sur le bouton gauche de la souris, déplacez l'icône de l'un des capteurs comme 1 ou 2 sur l'un des quatre points représenté à l'extrémité de l'axe des ordonnées.
  >Il est possible de placer 4 icônes sur cet axe pour réaliser des mesures simultanées à l'aide de 4 capteurs différents.
• Pour ajouter l'icône d'autres capteurs sur l'axe des ordonnées, répétez l'opération précédente, mais positionnez les icônes sur les 3 autres points restés libres à l'extrémité de l'axe des ordonnées.
• Tout en cliquant sur le bouton gauche de la souris, déplacez l'icône 3 sur le point présent à l'extrémité de l'axe des abscisses.

• Réalisez les mêmes étapes que dans la partie précédente mais remplacez la dernière étape par l'étape ci-dessous
• Tout en cliquant sur le bouton gauche de la souris, déplacez l'icône 4 (voir image présentée dans la partie précédente) sur le point représenté à l'extrémité de l'axe des abscisses.

Remarque : dans le cas d'une acquisition manuelle, il n'y a pas de paramétrage du temps à effectuer.

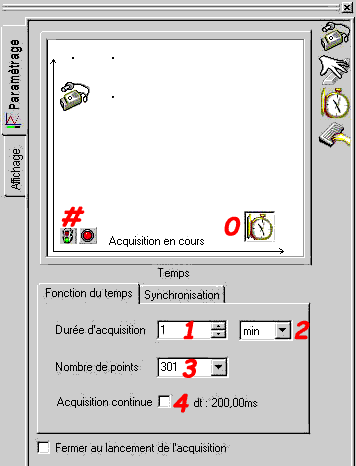

• Cliquez sur l'icône 0
  >2 onglets apparaissent sous le graphique : [Fonction du temps] et [Synchronisation] (inutile en ce qui concerne les SVT pour l'EXAO collège).
• Cliquez sur l'onglet [Fonction du temps]
• Dans l'espace "Durée d'acquisition" (1), inscrivez la durée de la manipulation que vous allez réaliser.
• Déterminez l'unité de temps (2): µs; ms; s; min; h; en cliquant sur l'ascensceur situé à droite de l'unité de temps.
• Il n'est pas utile de modifier la valeur indiquée dans l'espace "Nombre de points" (3)sauf si vous désirez que les valeurs soient mémorisées à des intervalles de temps très réduit. Dans ce cas, inscrivez une valeur plus élevée que la valeur inscrite par défaut (=301).
  >l'intervalle de temps entre la mémorisation de deux valeurs est indiqué à droite des initiales "dt".
• Ne cochez pas l'option "Acquisition continue" (4)car cela a pour effet de recommencer l'enregistrement dès qu'il est terminé (=enregistrement en boucle).
• Si vous cochez, l'option "Fermer au lancement de l'acquisition", la fenêtre dans laquelle vous venez d'entrer tous les paramètres d'enregistrement se fermera (fenêtre à gauche de l'écran) au moment de l'acquisition. Dans ce cas, la fenêtre de droite (où les courbes vont apparaitrent lors de l'acquisition) occupera tout l'écran (utile quand on veut que les courbes soient très visibles).

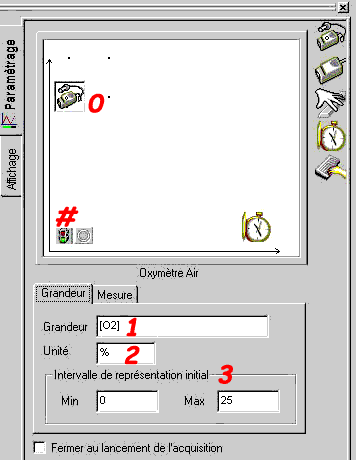

• Cliquez sur le capteur situé à l'extrémité de l'axe des ordonnées (0) que vous désirez paramétrer.
  >2 onglets apparaissent : [Grandeur] et [Mesure]
  • Onglet [Grandeur]
    • La valeur indiquée dans l'espace "Grandeur" (1) indique ce qui est mesuré par le capteur séléctionné.
    • La valeur indiquée dans l'espace "Unité"(2) précise, l'unité dans laquelle la grandeur mesurée est exprimée.
    • La partie "Intervalle de représentation initiale"(3) permet de définir les valeurs minimale et maximale représentées sur l'axe des ordonnées.
      >Ceci, permet de définir un intervalle dans lequel les valeurs doivent être mesurées.
  • Onglet [Mesure]
    • Cet onglet permet d'afficher en temps réel, la valeur mesurée par le capteur.
    • Cet affichage est utile quand il faut étalonner manuellement le capteur avant une manipulation (ex : sonde à dioxygène).
• Recommencez les étapes précédentes si vous désirez paramétrer les autres capteurs utilisés (définition de l'intervalle des valeurs mesurées, étalonnage du capteur...)

• Une fois tous les capteurs configurés, cliquez sur l'icône # (voir image présentée dans la partie précédente) ou cliquez sur le 14ème icône du menu détaillé au début de cette page (2ème partie).
  >Une fenêtre apparaît.
• Indiquez le nom que vous désirez donner à l'enregistrement qui va être réalisé.
• Cliquez sur [OK] pour lancer l'acquisition.
  >Si vous avez coché l'option "Fermer au lancement de l'acquisition", la fenêtre située à gauche de l'écran se ferme.
  >Une fenêtre à fond gris apparaît en haut à droite de l'écran indiquant le temps et la valeur mesurée par le capteur.

Remarque : pour afficher en plein écran l'acquisition en cours (utile quand on utilise un videoprojecteur couplé à l'ordinateur et à la console), appuyez sur la touche F12 ou cliquez sur le 11ème icône du menu détaillé au début de cette page (2ème partie).

• Une fois la première acquisition terminée, cliquez sur l'icône # (voir image présentée dans la 6ème partie) ou cliquez sur le 14ème icône du menu détaillé au début de cette page (2ème partie).

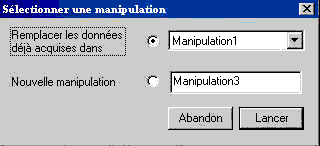

  >une fenêtre apparaît proposant deux options possibles.
• Si vous cliquez sur "Remplacer les données déjà acquises dans", l'acquisition précédente sera remplacée par cette nouvelle acquisition.
• Si vous cliquez sur "Nouvelle manipulation", la nouvelle acquisition se superposera à la précédente sans l'effacer.
• Vous devez indiquer dans l'espace situé à droite de l'option choisie, le nom que vous désirez donner à la nouvelle acquisition.

Remarque : Si vous avez déjà réalisé un enregistrement qui contient une courbe qui jouera le rôle de témoin et que vous désirez réaliser une autre acquisition plus tard qui apparaîtra sur le même graphique. Il faut :

• Ouvrir l'enregistrement dans lequel se trouve la courbe témoin.
• Cliquez sur le 1er icône du menu détaillé au début de cette page et paramétrer de nouveau l'acquisition (voir parties 3 ou 4, 5, 6,7).

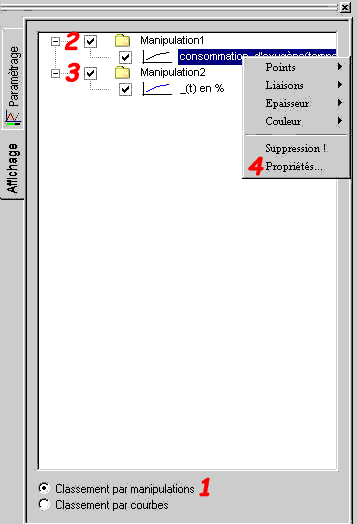

• Cliquez sur l'onglet [Affichage] (en haut, à gauche sous l'onglet [Paramétrage])
• Cliquez sur l'option "Classement par manipulations" (1)
  >il apparaît dans la fenêtre, les diverses acquisitions réalisées avec, à gauche de leur nom, une case qui peut être cochée ou décochée et une icône "+" ou "-" (2 ou 3) .
• Cliquez sur l'icône "+" (2 ou 3) qui est situé à gauche du nom de chacune des acquisitions, ceci pour faire apparaître les différentes courbes obtenues lors de ces acquisitions.
  Remarque : si l'icône est un "-", les différentes courbes obtenues lors de ces acquisitions sont déjà affichées.
• Si l'on coche la case située à gauche de chacune des acquisitions (2 ou 3) déjà réalisée, elles seront visibles sur le graphique (situé sur la fenêtre de droite). A l'inverse, les acquisitions obtenues ne seront pas visibles sur le graphique si l'on décoche ces cases.
• Placez le curseur sur le nom de l'acquisition dont vous désirez modifier l'affichage.
• Cliquez sur le bouton gauche de la souris.
  >une fenêtre apparaît (4) qui offre diverses options :
  • "Points" permet de modifier l'aspect des points utilisés lors de l'acquisition (point, plus, croix...)
  • "Liaisons" permet de laisser les points sans les relier, de relier les points entre eux, d'afficher un diagramme en rectangle à la place d'une courbe...
  • "Epaisseur" permet de définir l'épaisseur du tracé de la courbe
  • "Couleur" permet de définir la couleur de la courbe
  • "Suppression !" permet de supprimer la courbe
  • "Propriétés..." permet de modifier le titre de l'axe des ordonnées, l'unité affichée sur l'axe des ordonnées et affiche les propriétés de la courbe.

Remarque : vous pouvez modifier la couleur de fond du graphique :

• Placez le curseur sur le graphique.
• Cliquez simulatnément sur la touche [CTRL] du clavier et sur le bouton droit de la souris.
  >une fenêtre apparaît.
• Séléctionnez la couleur que vous désirez comme couleur de fond du graphique.
• Cliquez sur "OK".

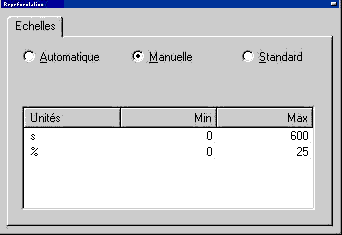

• Placez le curseur sur le graphique.
• Cliquez sur le bouton droit de la souris.
  >une fenêtre apparaît (voir image ci-contre)
• Cliquez sur "Manuelle"
  >les courbes reprendront l'aspect qu'elles avaient lors de l'enregistrement.

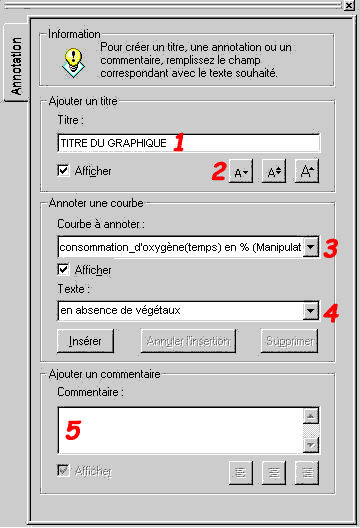

• Cliquez sur le 20ème icône du menu détaillé au début de cette page (2ème partie).
  >une fenêtre apparaît (sur la gauche de l'écran)
• Vous pouvez inscrire le titre que vous désirez donner au graphique dans l'espace 1.
• Cochez l'option "Afficher" sous l'espace 1 pour faire apparaître le titre sur le graphique (si cette case est décochée le titre n'apparaîtra pas sur le graphique).
  Remarque : les icônes représentant la lettre "A" inscrites sous l'espace 1 permettent de modifier la taille du titre.
• Pour annotez une courbe avec un texte, il faut tout d'abord séléctionner la courbe que vous désirez annoter (2). S'il existe plusieurs courbes, vous pouvez faire apparaître le nom de chacune d'elles en cliquant dans l'espace 2.
• Cochez l'option "Afficher" sous l'espace 2 pour faire apparaître l'annotation sur le graphique. Dans le cas où il s'agit d'une annotation déjà postionnée sur le graphique, vous pouvez la supprimer en cliquant sur "Supprimer".
• Inscrivez le texte d'annotation dans l'espace 3 et cliquez sur "Insérer".
• Placez le curseur sur le graphique (fenêtre de droite).
• Le curseur prend alors une forme de "petit rectangle" et une pastille de couleur apparaît sur la courbe à annoter.
• En déplacant le curseur, la pastille de couleur se déplace sur la courbe. Placez la pastille de couleur à l'endroit où vous désirez positionner l'annotation, puis cliquez sur le bouton gauche de la souris.
  >l'annotation apparaît dans un cadre
• Vous pouvez ajouter un commentaire dans l'espace 4
• Cochez l'option "Afficher" sous l'espace 4 pour faire apparaître l'annotation sur le graphique.

Remarque : Vous pouvez déplacer chacune des informations inscrites (titre, annotation, commentaire) sur le graphique :

• Placez le curseur sur l'élément que vous désirez déplacer.
• Tout en maintenant le bouton gauche de la souris appuyé, déplacez l'élément à l'endroit où vous désirez le positionner.
• Relâchez ensuite le bouton gauche de la souris.

11. Modification du titre des axes (et des unités affichées sur les axes)

12. Création d'une courbe témoin sans passer par une acquisition et modification des valeurs obtenues lors d'une acquisition

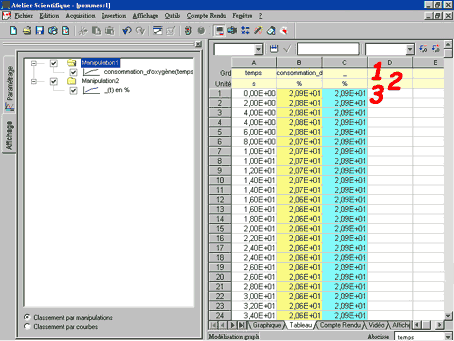

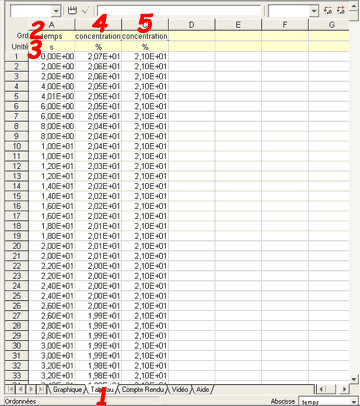

• Cliquez sur l'onglet [Tableau] (en bas au centre, dans la fenêtre de droite).
  >un tableur apparaît dans la fenêtre de droite
  > La signification de la première ligne et de la deuxième ligne du tableau est précisée dans la partie précédente
  > Les lignes qui suivent indiquent les valeurs enregistrées lors de l'acquisition (la numérotation débute à la ligne intitulée "1").
  Remarque : il faut que les courbes soient visibles dans le graphique pour observer les valeurs dans le tableau.
• Pour modifier la position d'un point "abérrant" sur le graphique, il faut modifier sa valeur dans le tableau.
• Repérez la valeur à modifier dans le tableau.
• Double-cliquez dans la cellule qui contient la valeur du point "abérrant".
• Retapez la nouvelle valeur et appuyez sur [ENTER].
• Recommencez les étapes précédentes pour les autres points à modifier.

Pour créer une courbe témoin "parfaite" sans passer par une acquisition, il faut :

• Double-cliquez dans une cellule vide sur la première ligne (voir 1 sur l'image ci-dessus) et inscire le nom de la grandeur mesurée (exemple : consommation de dioxygène) puis appuyez sur [ENTER].
• Double-cliquez dans la cellule vide sous la cellule précédente (voir 2 sur l'image ci-dessus) et inscrire l'unité utilisée pour exprimer la grandeur mesurée puis appuyer sur [ENTER]..
• Double-cliquez dans la cellule vide sous la cellule précédente (voir 3 sur l'image précédente) et inscire la première valeur puis appuyez sur [ENTER].
• Cliquez sur la cellule que vous venez de remplir et placez le curseur sur le coin situé en bas à gauche de cette cellule.
  >l'icône change d'aspect
• Tout en maintenant appuyé le bouton gauche de la souris, déplacez le curseur vers le bas (sur la hauteur que vous désirez) puis relâchez le bouton gauche de la souris.
  >la même valeur apparaît sur toute la hauteur séléctionnée.
• Cliquez sur l'onglet [Graphique] (en bas à gauche sur la fenêtre de droite).
• La courbe que vous venez de concevoir apparaît sur le graphique.
  Remarque : si la courbe n'apparaît pas dans le graphique, il faut cliquer sur le 15ème icône du menu détaillé au début de cette page (2ème partie) puis suivre les instructions de la partie 9.

• Cliquez sur le 3ème icône du menu détaillé au début de cette page (2ème partie).
  >une fenêtre apparaît si c'est la première fois que vous réalisez un enregistrement de (ou des) l'acquisition. En revanche si vous avez modifié une acquisition déjà enregistrée, aucune fenêtre apparaîtra et le nouvel enregistrement "écrasera" le précédent.
• Inscrivez le nom de la sauvegarde dans l'espace situé à droite de "Nom" et appuyez sur [ENTER].
