Activité 1 : Origine de l’activité volcanique sur les îles Eoliennes
Cette activité s’inscrit dans le cadre de l'étude des phénomènes liés à la subduction.
ArcExplorer s’appuie sur la notion de projet. Un projet consiste à empiler une ou plusieurs couches appelées thèmes sur lesquelles on peut appliquer différents traitements.
Projet
1
: Afficher les volcans des îles Eoliennes, au cœur de la mer Tyrrhénienne,
entre la botte de l’Italie et la Sicile (Lipari, Vulcano, Stromboli…)
Projet 2 : Afficher la
répartition des séismes en fonction de la profondeur dans cette
région
Projet 3 : Mettre en relation les foyers des séismes avec l’alignement des volcans dans cette région et utiliser les données pour valider l’hypothèse d’un volcanisme lié à une zone de subduction
Fiche technique
Première étape / Réunir les données utiles dans un même dossier
-
Rechercher et télécharger les données sur Internet
Pour être
utilisées par ArcExplorer les données correspondantes aux différents
thèmes doivent se présenter sous forme de trois fichiers ayant
le même nom mais ayant une extension différente :
Fichier dbf : (Data Base File, contient les informations –
à titre d’exemple, date, profondeur en Kms, magnitude des séismes…),
Fichier shp : (Shapefile, contient les coordonnées –
à titre d’exemple, latitude, longitude des séismes…),
Fichier shx : (fichier d'index, contient l’ordre dans
lequel les informations doivent être lues).
Si les données recueillies ne sont pas aux formats indiqués, il
faudra faire la conversion à l’aide du logiciel payant d’ESRI,
le logiciel Arcview
Si vous ne possédez pas ce logiciel, envoyez vos données à
J Barrère : jacques.barrere@ac-orleans-tours.fr
qui fera la conversion à votre place sous réserve que les données
présentent un intérêt scientifique et pédagogique.
Vous
pourrez vous familiariser avec le logiciel en téléchargeant des
données à l’adresse suivante :
http://www.ac-orleans-tours.fr/svt/SIG/dossiers/sig_local/HTML/pcsiglocal.htm
-
Décompresser les données suivantes dans un dossier (dossier "Iles
eoliennes " par exemple)
• lemonde.zip : carte géographique du monde (monde.dbf,
monde.shp, monde.shx)
• 2002_2003.zip : séismes mondiaux de 2002 à
2003 (2002_2003.dbf, 2002_2003.shp, 2002_2003.shx
• volcans.zip : répartition des volcans dans le
monde (volcans.dbf, volcans.shp, volcans.shx)
Téléchargement des fichiers utilisés dans cette activité (5 Mo)
Deuxième étape / Créer le projet 1 : Afficher les volcans des îles Eoliennes
1- Lancer l'application ArcExplorer 4.0
2-
Ajouter les 2 thèmes ou couches nécessaires à
la création du projet 1

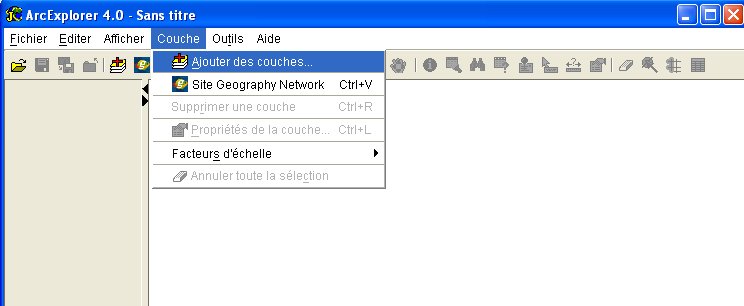

Cliquer dans le menu sur « Couche », puis sur « Ajouter des
couches »
![]() |
Rechercher les données sur votre disque dur, ouvrir le dossier "Iles eoliennes "et sélectionner les fichiers « monde » et « volcans » (fichiers de type point ou ligne).
![]() |
Cliquer ensuite
sur l’icône « Ajouter des couches » ,
et « fermer le catalogue »
3-
Afficher les couches
Cocher les cases correspondantes aux 2 couches et Zoomer plusieurs fois sur
la zone définie
Remarque : Par défaut, la couche qui est au-dessus recouvre celle qui
est juste en dessous. On peut déplacer les couches par un simple «
Glisser »
Double cliquer

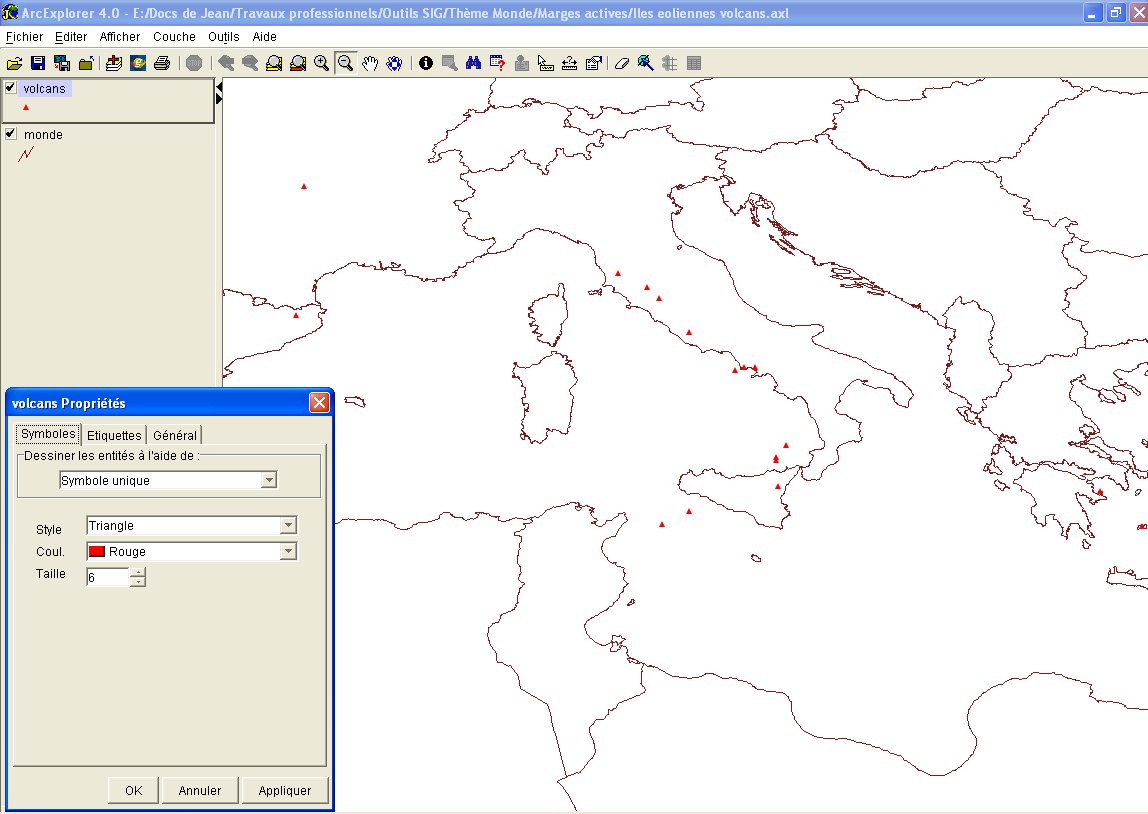

sur le thème volcans et dessiner les objets à l’aide d’un
symbole unique. Sélectionner le style, la couleur, la taille des symboles.
Cliquer sur « Appliquer » et « Ok »
![]() |
Remarque : Pour
plus d’informations sur les volcans, Cliquer sur l’icône «
info-bulles »
puis sélectionner « volcans » dans la liste des couches et
« Name » dans la liste des champs.
Cliquer sur « définir les Info-bulles » et « Ok ».
Sélectionner ensuite l’icône « identifier »
et le déplacer sur le fond de carte. Le nom des volcans s’affiche.
On peut déterminer aussi : la latitude, la longitude, la localisation,
l’altitude, le type, l’âge.
4- Enregistrer le projet 1 dans le dossier "Iles eoliennes "
Troisième étape / Création du Projet 2 : Afficher la répartition des séismes en fonction de la profondeur dans cette région
1-
Ajouter une nouvelle couche
Décocher les volcans et Ajouter une nouvelle couche
Sélectionner dans le dossier "Iles eoliennes " le fichier «
2002_2003 » (fichier de type point).
Cliquer sur l’icône « Ajouter des couches » et «
fermer le catalogue »
2-
Afficher la nouvelle couche en cochant la case correspondante
à ce nouveau thème.

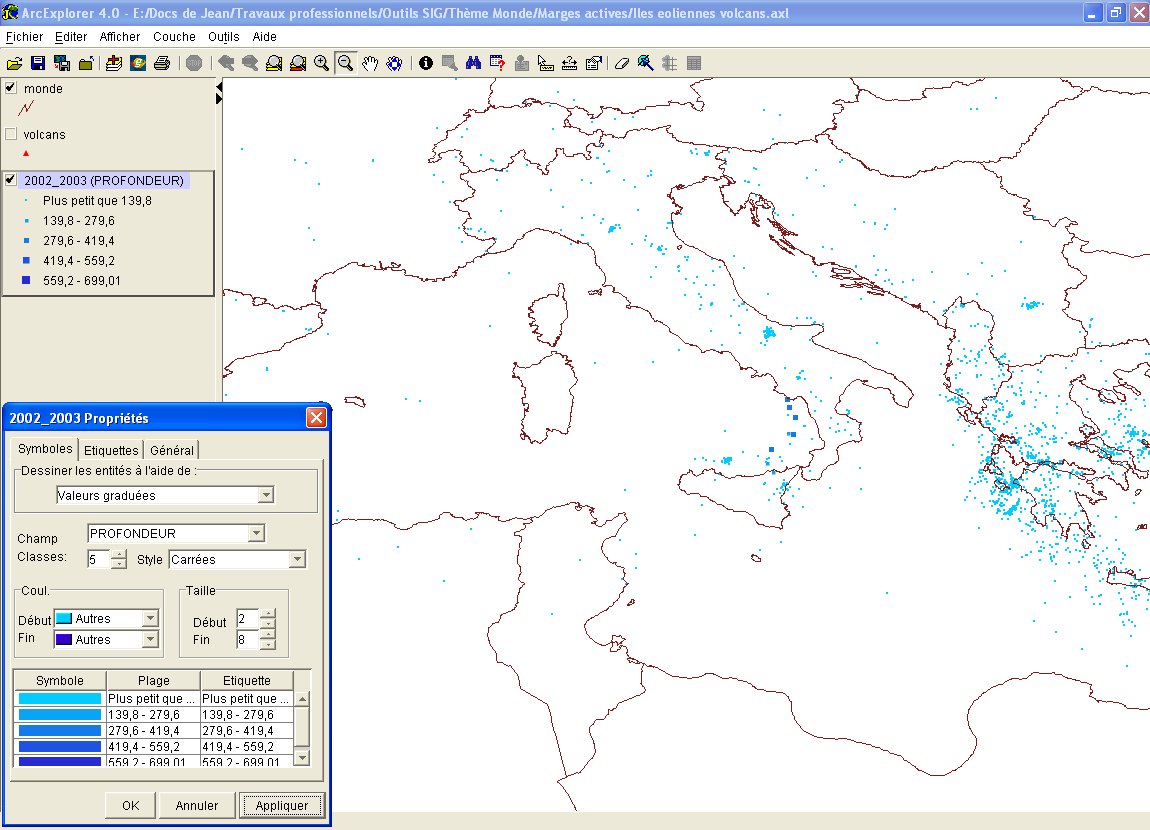

Double cliquer sur le thème 2002_2003 et dessiner les objets (ici les
foyers sismiques) à l’aide de valeurs graduées. Sélectionner
le champ Profondeur et définir le nombre de classes, le style, la couleur,
la taille des symboles.
Cliquer sur « Appliquer » et « Ok »
![]() |
3- Enregistrer le projet 2 dans le dossier "Iles eoliennes "
Quatrième étape / Création du projet 3 : Mettre en relation les foyers des séismes avec l’alignement des volcans dans cette région et utiliser les données pour valider l’hypothèse d’un volcanisme lié à une zone de subduction
1-
Lancer une requête pour pointer les séismes dont
la profondeur est comprise entre 200 et 450 km.
Sélectionner le thème séismes 2002_2003 et cliquer sur
l’icône « Générateur de requêtes ».
Saisir « profondeur » dans la fenêtre Champ et écrire
les termes de la requête :
PROFONDEUR > 200 and PROFONDEUR <450.
Cocher l’option « tous les attributs » et cliquer sur le bouton

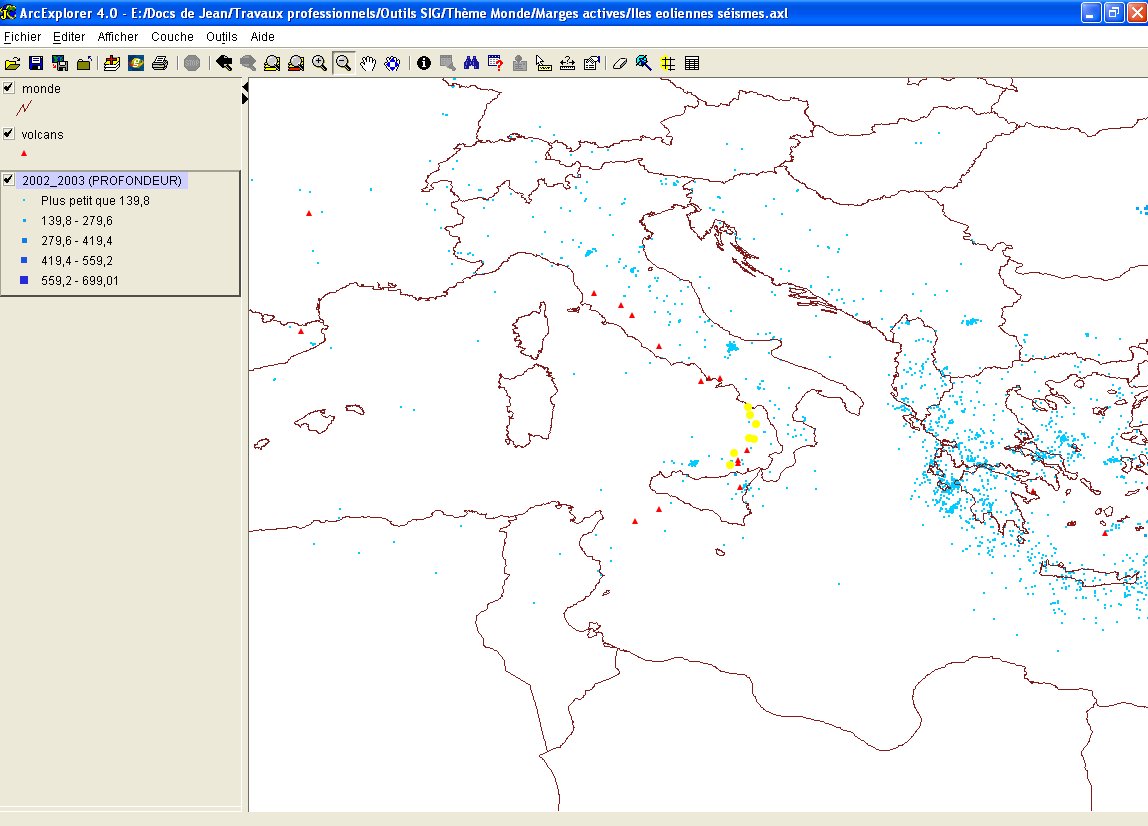

« Exécuter ». Les séismes sélectionnés
s’affichent en jaune
Remarque : Faire une capture d’écran car la requête n’est
pas conservée après enregistrement
2- Utiliser les données pour valider l’hypothèse
![]() |
