Localiser un épicentre

Pour cet étude, nous utilisons 5 fichiers qui correspondent au séisme de Pontarlier du 09 03 97 à 5h59mn28 secondes

1997.03.09-05.59.00.BBS.SHZ.SAC ..........................1997.03.09-05.59.00.LBL.SHZ.SAC

1997.03.09-05.59.00.LOMF.SHZ.SAC...................... 1997.03.09-05.59.00.PYM.SHN.SAC

1997.03.09-05.59.00.ECH.SHZ.SAC



Sur le 1er fichier, on va, à l'aide du logiciel, pointer les ondes P et S. Pour cela, après avoir chargé le fichier,cliquer sur "pointer", déplacer la souris sur l'endroit estimé des ondes P, cliquer à cet endroit et indiquer qu'il s'agit des ondes P. Un repère P s'affiche alors sur le sismogramme. Ensuite aller sur l'endroit correspondant aux ondes S et l'indiquer en cliquant sur le bouton S. Une erreur ? Alors effacez tout et recommencez. Immédiatement après cette opération, les heures d'arrivée des ondes P et S ainsi que le délai s'affichent en bas de l'écran..

On refait de même pour les autres enregistrements.Ensuite, à l'aide d'une table ou de courbes hodographes, on calcule la distance épicentrale.

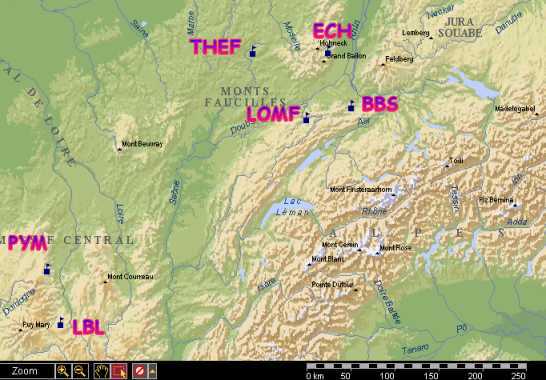

En reportant ces distances sur une carte, on constate que le résultat est correct puisqu'il correspond à celui donné par le Renass. La situation du séisme est disponible sur la feuille de requête du Renass (voir ce lien:récupérer des informations sur le Renass).Voici les informations données par le Renass pour "notre" séisme.

loc: S PONTARLIER(25) date: 09/03/1997-05:59:28.53 lat: 46.63 lon: 6.30 prof: 7.0 ml: 2.8 LOMF PG 05:59:44.22 LOMF SG 05:59:55.06 BBS PG 05:59:50.87 BBS SG 06:00:06.29 BSF PG 05:59:52.39 BSF SG 06:00:09.24 MOF PG 05:59:53.68 MOF SG 06:00:12.70 THEF PG 05:59:59.74 THEF SG 06:00:20.84 ECH PN 05:59:57.84 ECH PG 06:00:00.42 ECH SG 06:00:22.32 WLS PN 06:00:00.24 WLS PG 06:00:04.80 PLDF PG 06:00:05.59

De même, la position des stations d'enregistrement est indiqué sur ce même site (menu "réseau"puis "liste des stations courtes périodes").







Pour localiser le moho,on se reportera au dossier d'excellent qualité réalisé par JL Beringer de Nice

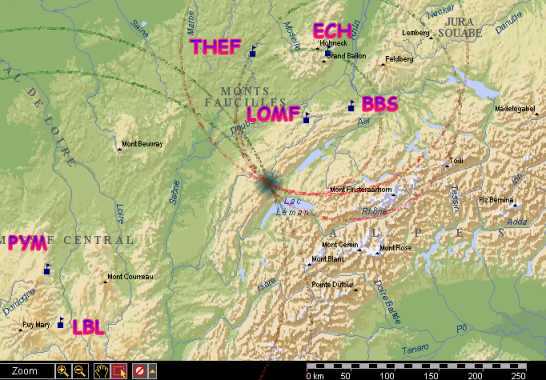

L'épicentre se trouve au sud Ouest du lac de Neuchâtel. Passer la souris sur la carte pour obtenir la réponse.

L'ensemble des résultats est récapitulé dans le tableau ci dessous

Séisme de Pontarlier le 09 03 97 à 5h59mn28 secondes, profondeur 7km, magnitude 2.3

Station Heure arrivée P Heure arrivée S Delta Distance km
BBS.SHZ.SAC 5h59mn51s 6h00mn6s 15.5s 134km
ECH.SHZ.SAC 6h00mn00s 6h00mn22s 22.2s 198
LBL.SHZ.SAC 6h00mn17s 6h00mn48s 31s 291
LOMF.SHZ.SAC 5h59mn44s 5h59mn56s 12.2s 96
PYM.SHN.SAC 6h00mn16s 6h00mn49s 28s 260
