Cartographier et comparer les marges actives et passives.

Représenter la sismicité mondiale



Problèmes : Les séismes sont ils répartis aléatoirement autour de la Terre ? Et en profondeur ? Comment expliquer la sismicité au niveau des limites de plaques ?

Objectifs pédagogiques : Apprendre à utiliser un tableur. Trier des informations. Représenter graphiquement. Suivre des consignes. Interpréter des données.

En utilisant les bases de données Internet du réseau de surveillance mondiale, nous avons accès à diverses informations concernant les séismes. On connaît entre autre la localisation exacte de l'épicentre en Longitude, Latitude ainsi que la profondeur de l'hypocentre. L'utilisation d'un logiciel tableur (Excel...suprématie de Microsoft ! !) permet de représenter graphiquement ces informations. Plusieurs solutions s'offrent à nous pour obtenir des données.

Nous en proposons 2

- Cas 1 : soit on utilise les fichiers Excel du site sismo des écoles. On doit alors faire ensuite un tri des données sous Excel. Les résultats sont interessants mais de moins bonne qualité que le cas n°2.

- Cas 2 : Soit on fait une recherche ciblée sur le site sismo des écoles. Cela évite l'opération de tri sous Excel. On obtient alors une liste beaucoup plus importante de séismes ce qui permet une cartographie très précise des plans de subduction.

Cas 1 : Ouvrir le logiciel tableur Excel. Ouvrir alors le fichier 2000cata.xls du dossier sismo. Ce fichier récapitule tous les séismes majeurs (+ les séismes locaux aux environs de Nice) de l'année 2000. Dans cette masse de données, nous allons trier et analyser certaines d'entre elles. Pour réaliser ces différents exercices, nous allons utiliser quelques fonctions simples d'EXCEL : Le trie des données et la réalisation de graphiques.

Comparaison des marges actives et passives :

Prenons différents endroits du globe : Deux marges actives et une marge passive .

A l'aide d'un atlas, on repère les coordonnées de ces régions:

Marge passive : Long 26°Ouest à14°ouest Lat 26°Nord à 18°Nord



Marge Active (Tongas) : Long : 180 °à 170°ouest Lat : 15° à 20° Sud





Marge active Chili : Long 80°ouest 60°Ouest Lat 20°sud à 30°Sud

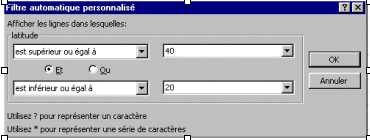

Pour chacune de ces zones, nous allons maintenant rechercher les événements sismiques enregistrés. Sélectionner les colonnes Longitudes et latitudes du fichier 2000. Sélectionner dans le tableau de valeurs les cases longitudes, latitudes. Cliquer alors sur le menu " données " puis " filtre " puis " filtre automatique ". Les cases sélectionnées comportent alors un onglet. Si l'on clique dessus, on sélectionne l'option " personnalisé ". On choisit alors les valeurs de longitudes puis de latitudes correspondant aux différentes zones. On peut vérifier alors (colonne de droite) que les séismes sélectionnés se déroulent bien aux alentours de la zone d'étude choisie
Il nous reste maintenant à représenter la profondeur des séismes suivant leur longitude. Pour cela,sélectionner les colonnes de votre choix (longitude et profondeur) puis cliquer sur l'assistant graphique, puis graphique en nuage de point.

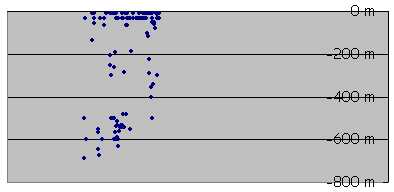

Exemple de graphique obtenu (Tongas)

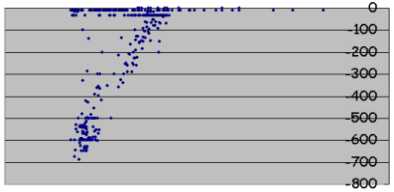

Cas 2: On réalise le tri sur l'Internet; le résulat est de bien meilleure qualité car il comporte de nombreux séismes.Le fichier XLS obtenu est directement exploitable en représentation graphique. Pour comparaison, j'ai réalisé le graphique ci dessous à partir de la même zone des Tongas que le document ci dessus.La récupération des données Excel est expliqué ici

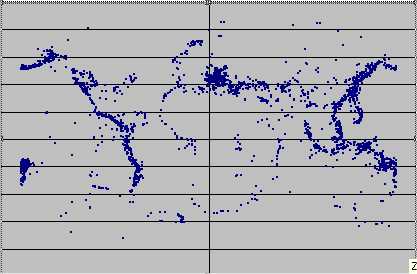

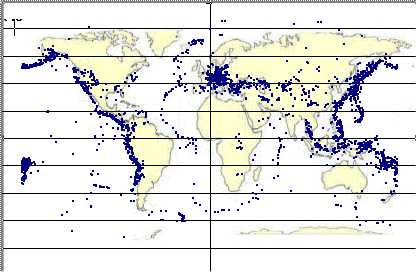

Une autre approche possible est la cartographie de la sismicité mondiale. Pour cela, à partir du fichier complet 2000cat.xls, sélectionnner toutes les valeurs de longitudes et de latitudes puis représenter le tout en nuage de points. Pour parfaire le tout, cliquer sur le fond du graphique et incluez cette carte. Le résultat est magique pour les élèves. Essayez, en passant votre souris sur le graphique!!!
